Mashine ya Kutengeneza Chaneli ya Cable

Sisi ni kiwanda kinachotengeneza na kutengeneza mashine za kutengeneza roll. Bidhaa zetu kuu ni mashine za kutengeneza sinia za kebo na vifaa vinavyohusiana, vifaa vya kutengeneza mabano ya kuzuia mitetemo, vifaa vya kutengeneza keel roll ya chuma nyepesi, vifaa vya kutengeneza chuma vya C/U, nk. Pia tunatoa huduma nzuri baada ya mauzo. Tafadhali niambie mahitaji yako na wahandisi wetu watakupa suluhisho bora zaidi.

Muhtasari wa muundo wa vifaa:

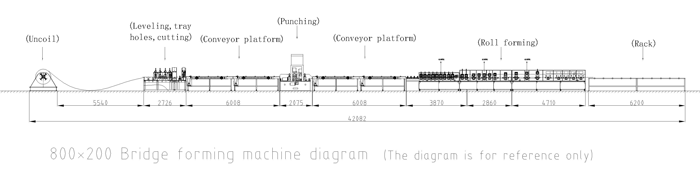

Mstari huu wa uzalishaji unaweza kutoa muhtasari wa muundo wa vifaa vya tray:

Mstari huu wa uzalishaji unaweza kutoa trei za kebo za vipimo mbalimbali kwa kubadilisha kifaa kuwa ngumi kamili, kutengeneza roll na kurekebisha kompyuta. Seti ya rollers inaweza kukamilisha bidhaa za tray za cable za vipimo mbalimbali. Inaweza pia kuzalisha vifaa vya coil na aina mbalimbali za vifaa vya gorofa vilivyo wazi na upana na urefu tofauti. , na ina counter.

2.1 Rack ya nyenzo

1. Idadi ya decoilers: mashine moja ya kubeba mzigo, tani 8

c.Vigezo vya kiufundi:

Roll kipenyo cha ndani: φ508mm; upanuzi wa kipenyo cha ndani na aina ya contraction ф450-500;

Upeo wa kipenyo cha nje cha roll ya nyenzo: φ1250mm;

2.2 Mashine ya kusawazisha

a. Fomu: Mashine ya kusawazisha ya aina ya roller

b. Vipengele vya kazi na vya kimuundo: kusawazisha ukanda wa chuma. Inajumuisha pinch rollers na kusawazisha rollers. Rollers za pinch zinaweza kubadilishwa kila mmoja. Rola ya kusawazisha juu inachukua muundo muhimu na ina pointi mbili za marekebisho mbele na nyuma, ambayo inaweza kuunda angle fulani ya kuinamisha kuboresha ubora wa kusawazisha. Vipuli vya juu vya kulisha na kusawazisha huinuliwa na kushushwa kwa kutumia skrubu za ubora wa juu za daraja la 8.8. Mota ya mwendo wa kasi ya juu ya ubadilishaji wa masafa imeunganishwa na kipunguza gia ya minyoo ili kuendesha na kuisambaza kwa roller ya chini ya Bana na roller ya kusawazisha. Mwisho wa kulisha wa mashine ya kusawazisha una vifaa vya rollers za gorofa za mwongozo na jozi mbili za rollers za wima za mwongozo. Roli za wima za mwongozo zinaweza kusonga katikati na kwa wakati mmoja. Marekebisho ya gurudumu la mkono na mizani kwa kuweka katikati kwa urahisi.

Sehemu ya mbele na ya nyuma ya mashine ya kusawazisha ina vifaa vya daraja la kulisha. Kifaa cha kugundua elektroniki kimewekwa kati ya mashine ya kusawazisha na feeder, ambayo hutuma ishara ya maoni kwa mfumo wa udhibiti. Mfumo wa udhibiti unatoa maagizo kwa masafa ya kubadilika ya motor ya kasi ya juu ili kubadilisha kasi ili kudhibiti uwezo wa kuhifadhi wa mkanda wa nyenzo na kufikia madhumuni ya kusawazisha bila kuingiliwa.

Orodha ya kazi ya kusawazisha inachukua uzima wa masafa ya juu ya GCr15, na ugumu unaweza kufikia HRC45-55.

Nguvu ya injini: 7.5KW

2.3 CNC feeder

a. Fomu: Kulisha CNC

b. Kazi na muundo: kufikisha chuma cha strip kwa vyombo vya habari. Roller shinikizo huhakikisha nguvu ya kulisha. Ikilinganishwa na aina ya clamp ya servo, mpangilio wa urefu wa kulisha ni rahisi zaidi na kubadilika ni pana.

Feeder hii inafaa zaidi kwa kulisha nyenzo pana, na inafaa kwa vifaa vya kulisha vilivyopigwa na madaraja ya ukubwa usio na shimo (aina ya nyimbo, bila pini za mwongozo), ambayo inaweza kuboresha usahihi wa kulisha.

Injini, vifaa vya kupimia, na mfumo wa CNC ni vifaa vya elektroniki vya usahihi wa hali ya juu.

2.4 Kupiga chapa

Mold ina mwongozo wa pini ya kuzama na inayoelea na kifaa cha kushikilia nyenzo. Kupiga kumekamilika hatua kwa hatua, na uongofu wa upana tofauti unaweza kukamilika. Mashimo ya kuunganisha pande zote mbili yanaweza kupigwa kwa njia ya mashimo, na molds za daraja za upana sawa zinaweza kushiriki msingi wa mold.

Nyenzo ya ukungu: Cr12

2.5 Kata

a. Fomu: PLC iliyodhibitiwa na kukata kwa urefu usiobadilika bila kupoteza.

b. Kazi na muundo: Kukata ukanda uliopigwa kwa urefu uliowekwa. Kifaa cha kukata kinawekwa kwenye mkia wa mwelekeo wa kulisha mold, hutumiwa tofauti na kifaa cha kupiga, na inadhibitiwa na PLC. Urefu wa kukata unaweza kuweka na wewe mwenyewe, na urefu ni umbali wa hatua.

Kukata hufanywa baada ya kukanyaga, ikiwa ni pamoja na kukata kufa.

2.6 Rafu ya kusafirisha na kulisha

a. Fomu: aina ya roller inayoweza kubadilishwa

b. Utendaji na muundo: Elekeza bati la chuma lisiloviringishwa kwenye mashine ya kutengeneza roll vizuri. Kifaa cha mwongozo kinaundwa hasa na rollers za usawa na magurudumu ya wima ya mwongozo. Magurudumu ya mwongozo yanaweza kubadilishwa kwa urahisi ili kukabiliana na upana mbalimbali wa karatasi.

b.Vigezo vya kiufundi: Upana wa nyenzo 180---1250mm

2.7 Mashine ya ukingo

a. Fomu: Mashine ya kutengeneza cantilever inayoweza kubadilishwa kwa upana-umeme, ambayo inaweza kubadilisha haraka vipimo (urefu wa kiuno na upana);

b. Kazi na muundo: Karatasi iliyopigwa na iliyokatwa hupigwa hatua kwa hatua kwenye daraja la kumaliza kwa njia 25 za rollers. Inajumuisha injini ya AC inayoweza kurekebishwa kwa kasi, kipunguzaji, mwongozo wa mstari wa kuviringisha wa usahihi wa hali ya juu, kisanduku cha upitishaji cha kushoto na kulia, utaratibu wa kurekebisha mpito, na seti ya roli. Seti ya rollers inaweza kukamilisha uundaji wa daraja la vipimo mbalimbali, na aina mbalimbali zinaweza kubadilishwa kwa kurekebisha nafasi ya rollers ya kushoto na ya kulia. Kitanda na sanduku la maambukizi hupitisha miundo iliyo svetsade na hupunguza mkazo; gia huchukua nyuso za meno ngumu; muundo wa mashine kuu hutengenezwa kwa kutumia teknolojia ya kughushi, kwa usahihi wa juu.

Roller inachukua muundo wa pamoja, na tofauti ndogo ya kasi na upinzani wa kutengeneza, na kuvaa kidogo juu ya uso wa sahani ya chuma; muundo wa mchakato wa roller hutumia programu iliyoagizwa, muundo wa kompyuta, na uchanganuzi wa FEA ili kuhakikisha usahihi wa umbo la bidhaa bila kuchana laha. Roli zimetengenezwa kwa GCr15 na CNC iliyotengenezwa baada ya kuzimwa kwa jumla. Ugumu unaweza kufikia HRC58-62; ina sifa ya nguvu ya juu, ugumu wa juu, usahihi wa juu, na maisha ya huduma. Roli sita za mwisho zinazounda hupitisha GR12.

2.8 Rafu ya kutolea maji

a. Fomu: Kukata kwa Mwongozo baada ya daraja la kumaliza kuwekwa, hakuna roller ya nguvu.

b. Kazi na muundo: Imekusanywa na svetsade na chuma (tube ya mraba) na rollers zisizo na nguvu, na ina jukumu la vifaa vya kusaidia kwa bidhaa za kumaliza.

2. 9 Mfumo wa udhibiti wa umeme

Laini nzima inadhibitiwa na PLC, na skrini ya kugusa inatumika kwa kiolesura cha mashine ya binadamu kutambua mwingiliano kati ya binadamu na PLC. Opereta hutoa maagizo kwa PLC na kufuatilia mchakato wa udhibiti kupitia hiyo, kuruhusu operator kudhibiti mstari wa uzalishaji na kurekebisha vigezo vya udhibiti, na anaweza kufuatilia hali ya uendeshaji wa vifaa, vigezo vya uendeshaji na dalili za makosa kwa wakati halisi. Urefu wa workpiece umewekwa kwa digital na urefu wa workpiece unaweza kubadilishwa. Ufuatiliaji wa wakati halisi wa hali ya uendeshaji wa vifaa na dalili za makosa.

•Usanidi wa maunzi ni pamoja na koni ya kabati ya usambazaji wa nishati na kihesabu; mashine ina vifaa vya kudhibiti kijijini kwa marekebisho rahisi.

•Kuna njia mbili za uendeshaji: mwongozo/otomatiki. Ina kazi za kubadili mwongozo na otomatiki: katika hali ya mwongozo, inaweza kufanya kazi kama mashine moja, ambayo ni rahisi kwa matengenezo; katika hali ya moja kwa moja, inaweza kufanya operesheni ya uzalishaji wa mstari kamili na kuanza kwa mlolongo; mstari mzima una vifaa vya vifungo vya kuacha dharura, ambayo ni rahisi kushughulikia dharura na kuhakikisha usalama wa vifaa na waendeshaji. Usalama.

•Kuna jopo la uendeshaji wa mikono karibu na mashine ili kurahisisha utendakazi wa wafanyakazi;

•Ina kiolesura kizuri cha mashine ya binadamu na ni rahisi kufanya kazi. , kuchomwa na roll kutengeneza specifikationer mbalimbali ni kukamilika kwa kubadilisha kufa, kwa kutumia marekebisho ya kompyuta, seti ya rollers inaweza kukamilisha specifikationer mbalimbali ya bidhaa daraja, na inaweza kuzalisha vifaa coil na aina ya vifaa vya gorofa ya upana tofauti na urefu, na ina. kaunta.

2.1 Rack ya nyenzo

1. Idadi ya decoilers: mashine moja ya kubeba mzigo, tani 8

c.Vigezo vya kiufundi:

Roll kipenyo cha ndani: φ508mm; upanuzi wa kipenyo cha ndani na aina ya contraction ф450-500;

Upeo wa kipenyo cha nje cha roll ya nyenzo: φ1250mm;

2.2 Mashine ya kusawazisha

a. Fomu: Mashine ya kusawazisha ya aina ya roller

b. Vipengele vya kazi na vya kimuundo: kusawazisha ukanda wa chuma. Inajumuisha pinch rollers na kusawazisha rollers. Rollers za pinch zinaweza kubadilishwa kila mmoja. Rola ya kusawazisha juu inachukua muundo muhimu na ina pointi mbili za marekebisho mbele na nyuma, ambayo inaweza kuunda angle fulani ya kuinamisha kuboresha ubora wa kusawazisha. Vipuli vya juu vya kulisha na kusawazisha huinuliwa na kushushwa kwa kutumia skrubu za ubora wa juu za daraja la 8.8. Mota ya mwendo wa kasi ya juu ya ubadilishaji wa masafa imeunganishwa na kipunguza gia ya minyoo ili kuendesha na kuisambaza kwa roller ya chini ya Bana na roller ya kusawazisha. Mwisho wa kulisha wa mashine ya kusawazisha una vifaa vya rollers za gorofa za mwongozo na jozi mbili za rollers za wima za mwongozo. Roli za wima za mwongozo zinaweza kusonga katikati na kwa wakati mmoja. Marekebisho ya gurudumu la mkono na mizani kwa kuweka katikati kwa urahisi.

Sehemu ya mbele na ya nyuma ya mashine ya kusawazisha ina vifaa vya daraja la kulisha. Kifaa cha kugundua elektroniki kimewekwa kati ya mashine ya kusawazisha na feeder, ambayo hutuma ishara ya maoni kwa mfumo wa udhibiti. Mfumo wa udhibiti unatoa maagizo kwa masafa ya kubadilika ya motor ya kasi ya juu ili kubadilisha kasi ili kudhibiti uwezo wa kuhifadhi wa mkanda wa nyenzo na kufikia madhumuni ya kusawazisha bila kuingiliwa.

Orodha ya kazi ya kusawazisha inachukua uzima wa masafa ya juu ya GCr15, na ugumu unaweza kufikia HRC45-55.

Nguvu ya injini: 7.5KW

2.3 CNC feeder

a. Fomu: Kulisha CNC

b. Kazi na muundo: kufikisha chuma cha strip kwa vyombo vya habari. Roller shinikizo huhakikisha nguvu ya kulisha. Ikilinganishwa na aina ya clamp ya servo, mpangilio wa urefu wa kulisha ni rahisi zaidi na kubadilika ni pana.

Feeder hii inafaa zaidi kwa kulisha nyenzo pana, na inafaa kwa vifaa vya kulisha vilivyopigwa na madaraja ya ukubwa usio na shimo (aina ya nyimbo, bila pini za mwongozo), ambayo inaweza kuboresha usahihi wa kulisha.

Injini, vifaa vya kupimia, na mfumo wa CNC ni vifaa vya elektroniki vya usahihi wa hali ya juu.

2.4 Kupiga chapa

Mold ina mwongozo wa pini ya kuzama na inayoelea na kifaa cha kushikilia nyenzo. Kupiga kumekamilika hatua kwa hatua, na uongofu wa upana tofauti unaweza kukamilika. Mashimo ya kuunganisha pande zote mbili yanaweza kupigwa kwa njia ya mashimo, na molds za daraja za upana sawa zinaweza kushiriki msingi wa mold.

Nyenzo ya ukungu: Cr12

2.5 Kata

a. Fomu: PLC iliyodhibitiwa na kukata kwa urefu usiobadilika bila kupoteza.

b. Kazi na muundo: Kukata ukanda uliopigwa kwa urefu uliowekwa. Kifaa cha kukata kinawekwa kwenye mkia wa mwelekeo wa kulisha mold, hutumiwa tofauti na kifaa cha kupiga, na inadhibitiwa na PLC. Urefu wa kukata unaweza kuweka na wewe mwenyewe, na urefu ni umbali wa hatua.

Kukata hufanywa baada ya kukanyaga, ikiwa ni pamoja na kukata kufa.

2.6 Rafu ya kusafirisha na kulisha

a. Fomu: aina ya roller inayoweza kubadilishwa

b. Utendaji na muundo: Elekeza bati la chuma lisiloviringishwa kwenye mashine ya kutengeneza roll vizuri. Kifaa cha mwongozo kinaundwa hasa na rollers za usawa na magurudumu ya wima ya mwongozo. Magurudumu ya mwongozo yanaweza kubadilishwa kwa urahisi ili kukabiliana na upana mbalimbali wa karatasi.

b.Vigezo vya kiufundi: Upana wa nyenzo 180---1250mm

2.7 Mashine ya ukingo

a. Fomu: Mashine ya kutengeneza cantilever inayoweza kubadilishwa kwa upana-umeme, ambayo inaweza kubadilisha haraka vipimo (urefu wa kiuno na upana);

b. Kazi na muundo: Karatasi iliyopigwa na iliyokatwa hupigwa hatua kwa hatua kwenye daraja la kumaliza kwa njia 25 za rollers. Inajumuisha injini ya AC inayoweza kurekebishwa kwa kasi, kipunguzaji, mwongozo wa mstari wa kuviringisha wa usahihi wa hali ya juu, kisanduku cha upitishaji cha kushoto na kulia, utaratibu wa kurekebisha mpito, na seti ya roli. Seti ya rollers inaweza kukamilisha uundaji wa daraja la vipimo mbalimbali, na aina mbalimbali zinaweza kubadilishwa kwa kurekebisha nafasi ya rollers ya kushoto na ya kulia. Kitanda na sanduku la maambukizi hupitisha miundo iliyo svetsade na hupunguza mkazo; gia huchukua nyuso za meno ngumu; muundo wa mashine kuu hutengenezwa kwa kutumia teknolojia ya kughushi, kwa usahihi wa juu.

Roller inachukua muundo wa pamoja, na tofauti ndogo ya kasi na upinzani wa kutengeneza, na kuvaa kidogo juu ya uso wa sahani ya chuma; muundo wa mchakato wa roller hutumia programu iliyoagizwa, muundo wa kompyuta, na uchanganuzi wa FEA ili kuhakikisha usahihi wa umbo la bidhaa bila kuchana laha. Roli zimetengenezwa kwa GCr15 na CNC iliyotengenezwa baada ya kuzimwa kwa jumla. Ugumu unaweza kufikia HRC58-62; ina sifa ya nguvu ya juu, ugumu wa juu, usahihi wa juu, na maisha ya huduma. Roli sita za mwisho zinazounda hupitisha GR12.
